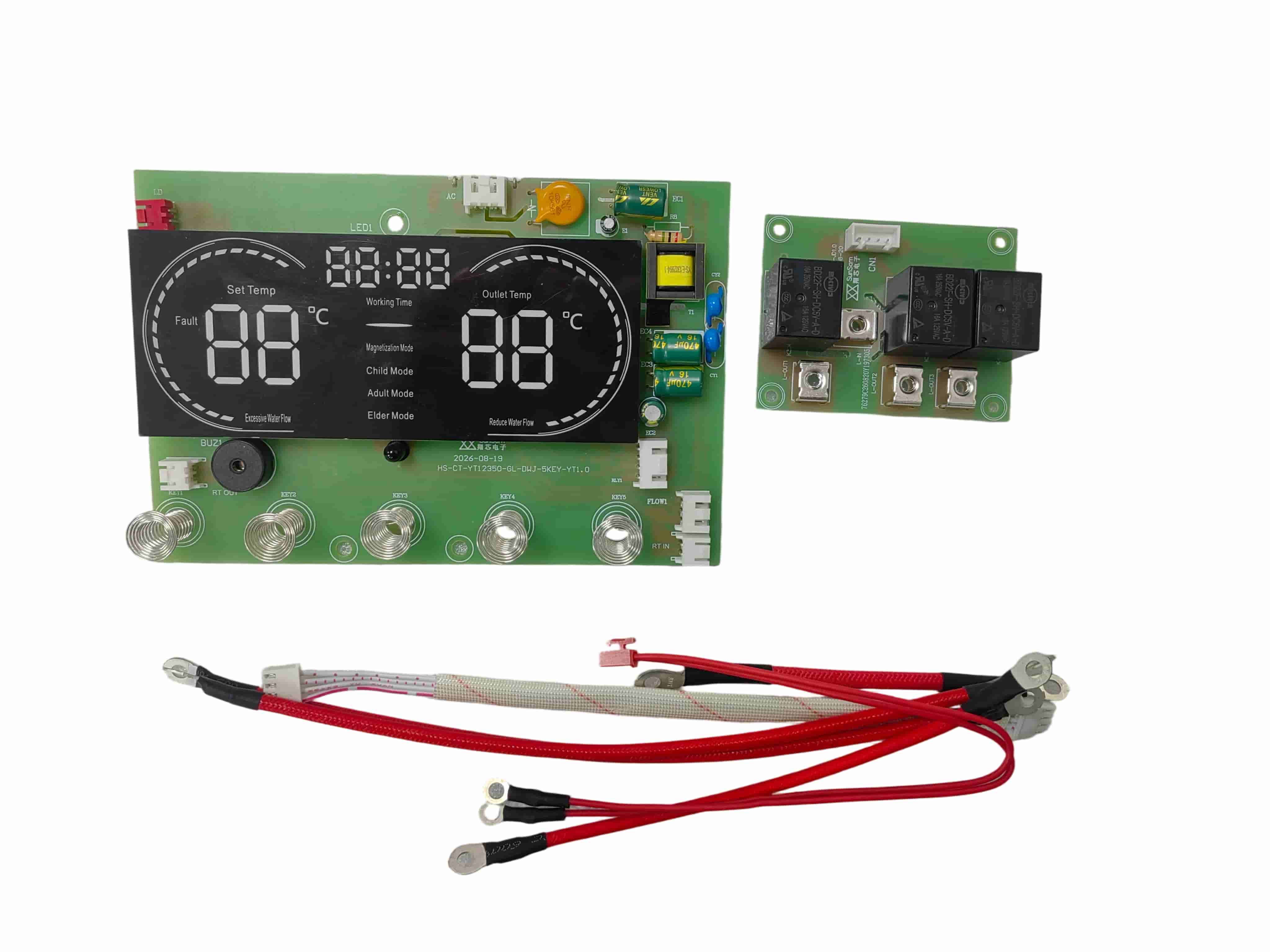

CT12350 Scaldacqua elettrico istantaneo PCBA

CT12350 Scaldabagno elettrico istantaneo PCBA

Lo scaldacqua elettrico istantaneo PCBA CT12350 è una soluzione di controllo integrata sviluppata per sistemi di riscaldamento istantaneo dell'acqua da 220 V, 6 kW. Combina il controllo del riscaldamento a fasi, il rilevamento del flusso d'acqua, la regolazione della temperatura, il controllo del display a LED e molteplici funzioni di protezione dai guasti su un PCBA.

Progettato per scaldacqua elettrici istantanei domestici e apparecchi personalizzati per l'acqua calda, CT12350 supporta la personalizzazione di hardware, firmware, display e interfaccia per diversi progetti OEM e ODM.

Controllo del riscaldamento da 6 kW con sette livelli di potenza

La versione testata dell'alimentatore a commutazione funziona da 150–280 V CA a 50 Hz. Alla tensione nominale di 220 V CA, il PCBA supporta un carico di riscaldamento massimo di 6.000 W e controlla tre gruppi di potenza di riscaldamento.

Sono disponibili sette livelli di potenza per fornire una regolazione della temperatura più flessibile:

- Livello 1: 1.400 W

- Livello 2: 2.200 W

- Livello 3: 2.400 W

- Livello 4: 3.600 W

- Livello 5: 3.800 W

- Livello 6: 4.600 W

- Livello 7: 6.000 W

Il design del riscaldamento multilivello consente al controller di selezionare un'uscita adatta in base alla modalità operativa, alla temperatura dell'acqua e alla richiesta di riscaldamento.

Controllo intelligente della temperatura costante

La scheda di controllo dello scaldabagno CT12350 fornisce un intervallo di temperatura regolabile di 30–55°C. Un sensore di temperatura NTC da 50 kΩ viene utilizzato per il rilevamento della temperatura e il feedback di controllo.

In modalità AI, il PCBA seleziona automaticamente un livello di potenza e una temperatura target adeguati in base alla temperatura dell'acqua in ingresso. Le impostazioni della temperatura AI programmate vanno da 39°C a 45°C nelle condizioni di temperatura in ingresso registrate nel rapporto di prova.

Sono inoltre disponibili tre modalità di temperatura per un funzionamento conveniente:

- Modalità bambino: 38°C

- Modalità adulto: 42°C

- Modalità Senior: 45°C

Il controller supporta la calibrazione automatica e la memoria dei parametri a temperatura costante. Sulla base dei test sui campioni registrati a una temperatura di ingresso di 25°C e portate di 1,5 L/min e 3 L/min, la temperatura di uscita misurata è rimasta entro circa ±2°C ai setpoint testati.

Attivazione del flusso d'acqua e controllo dello standby

Il PCBA avvia il processo di controllo del riscaldamento quando il flusso d'acqua rilevato raggiunge circa 1,5 L/min. Il riscaldamento si arresta quando il flusso diminuisce a circa 1,3 L/min.

Quando non viene rilevato alcun flusso d'acqua, il controller entra in standby dopo circa due secondi. Il display può essere riattivato premendo un tasto o ripristinando il flusso d'acqua. Questa logica di controllo aiuta a coordinare il funzionamento del riscaldamento con l'effettiva richiesta d'acqua.

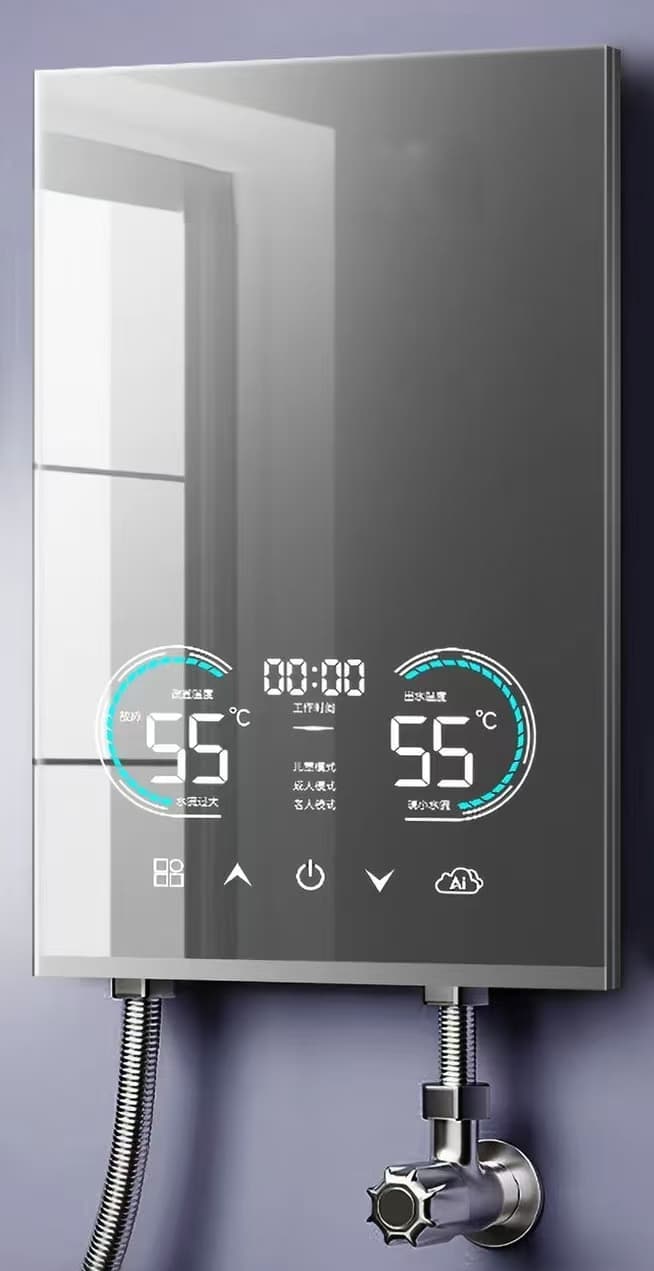

Controllo touch e display LED

Il PCBA dello scaldabagno elettrico istantaneo CT12350 fornisce cinque tasti di controllo principali:

- Energia

- Aumento della temperatura o della potenza

- Diminuzione della temperatura o della potenza

- IA

- Selezione della modalità

L'interfaccia touch-control può funzionare attraverso un pannello in vetro da 4 mm montato su superficie o un pannello in plastica da 2 mm, consentendo al produttore dell'apparecchio di sviluppare diversi design del pannello frontale.

Il display LED può presentare:

- Temperatura dell'acqua in uscita

-Impostare la temperatura

- Tempo di funzionamento

- Stato del riscaldamento

- Stato di accensione

- Modalità operativa selezionata

- Codici di errore

Le icone del display e il layout dell'interfaccia possono essere regolati in base all'aspetto del prodotto e alle esigenze del cliente.

Molteplici funzioni di protezione dai guasti

Il CT12350 include diverse funzioni di controllo e diagnosi dei guasti per applicazioni di scaldacqua elettrici istantanei.

Quando la temperatura di uscita raggiunge i 63°C, il controller riduce automaticamente la potenza di riscaldamento di un livello di potenza. Se la temperatura raggiunge o supera i 65°C si attiva l'allarme di sovratemperatura E4 e il riscaldamento si arresta. Il funzionamento normale può riprendere quando la temperatura scende al di sotto di 55°C.

Il controller supporta anche:

- Allarme guasto perdita E1 e interruzione riscaldamento

- Protezione da circuito aperto o da cortocircuito del sensore temperatura di uscita E2

- Ripristino automatico dopo la risoluzione del guasto del sensore di temperatura

- Visualizzazione dei codici di errore per facilitare l'ispezione e la manutenzione

Le prestazioni di protezione finale dipendono dal design completo dell'apparecchio, dai sensori, dal cablaggio, dal sistema di riscaldamento e da altri componenti di sicurezza.

Principali Specifiche Tecniche

| Parametro | Specificazione |

|---|---|

| Modello del prodotto | CT12350|

| Tipo di prodotto | Scaldabagno elettrico istantaneo PCBA |

| Progettazione della scheda di controllo | Scheda di controllo integrata isolata |

| Tensione operativa | CA 150–280 V, 50 Hz |

| Tensione nominale | CA 220 V |

| Carico di riscaldamento massimo | 6.000 W|

| Uscite di controllo del riscaldamento | 3 Gruppi |

| Livelli di potenza | 7 livelli |

| Intervallo di impostazione della temperatura | 30–55°C|

| Portata di attivazione | 1,5 l/min |

| Portata di intercettazione | 1,3 l/min |

| Sensore di temperatura | NTC 50 kΩ a 25°C |

| Modalità preimpostate | Bambino 38°C, Adulto 42°C, Anziano 45°C |

| Compatibilità del pannello touch | Pannello in vetro da 4 mm o pannello in plastica da 2 mm |

| Temperatura operativa | Da −15°C a 65°C |

| Umidità operativa | 10%–95% UR |

Test su campioni e verifica delle prestazioni

Durante la verifica del campione, la versione dell'alimentatore a commutazione ha funzionato ininterrottamente per otto ore a 280 V CA senza prestazioni anomale. Il sistema ha inoltre funzionato per otto ore in un ambiente di prova a 65°C e 90% di umidità relativa.

Questi risultati si riferiscono al campione testato e alle condizioni di prova specificate. Le specifiche elettriche, ambientali e di sicurezza finali devono essere verificate nuovamente dopo che il PCBA è stato integrato nello scaldacqua completo del cliente.

Personalizzazione PCBA OEM e ODM

Il CT12350 può essere utilizzato come piattaforma di controllo di riferimento per progetti personalizzati di scaldacqua elettrici istantanei. I servizi di ingegneria e produzione disponibili includono:

- Progettazione hardware PCBA

- Sviluppo firmware integrato

- Personalizzazione della logica di controllo del riscaldamento

- Personalizzazione del display e dell'interfaccia touch

- Adattamento connettori e cablaggi

- Abbinamento sensore di temperatura e flusso

- Approvvigionamento dei componenti

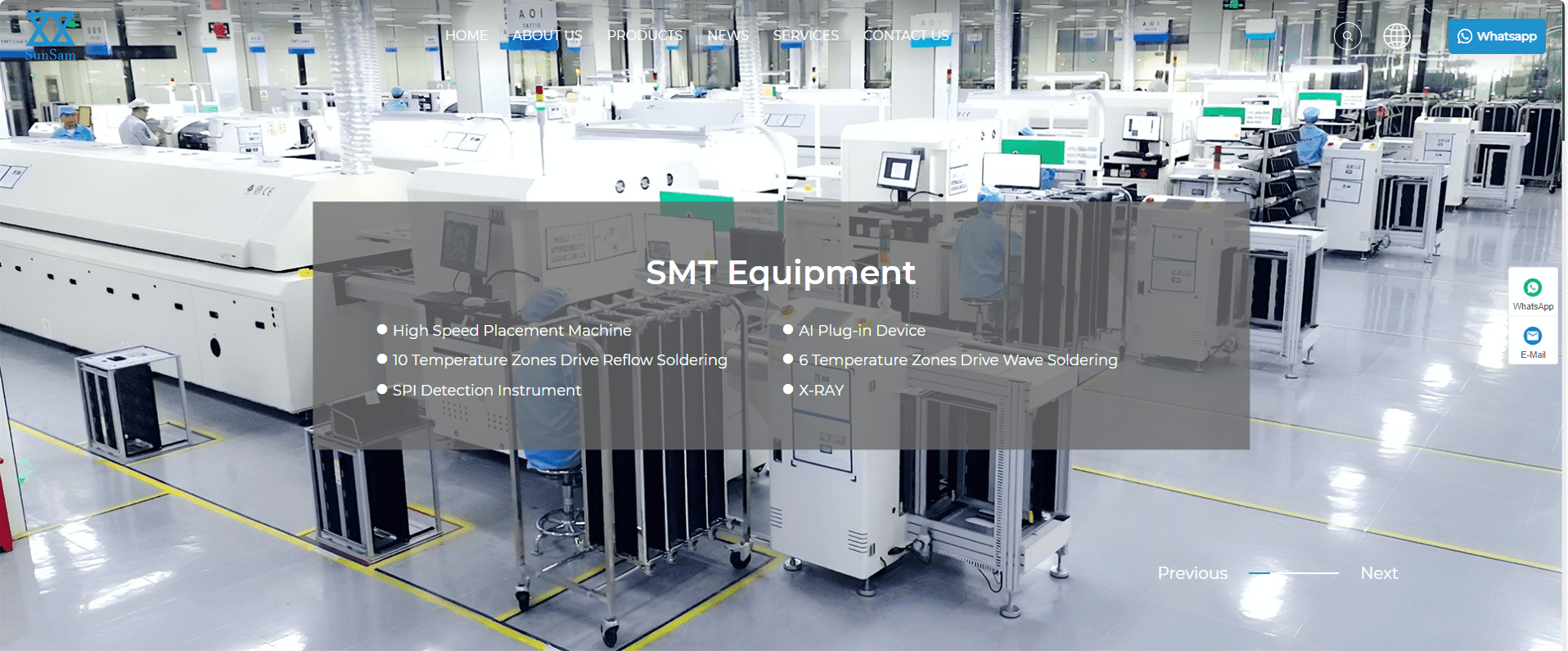

- Assemblaggio SMT e DIP

- Test funzionali

- Prototipo e produzione in serie

Per la valutazione del progetto, i clienti possono fornire la tensione operativa richiesta, la potenza di riscaldamento, le dimensioni del prodotto, il design del display, le specifiche del sensore, lo schema elettrico e gli standard di sicurezza target.

Applicazioni

La piattaforma di controllo CT12350 è adatta per:

- Scaldacqua elettrici istantanei domestici

- Scaldacqua elettrici istantanei per doccia

- Scaldacqua compatti a parete

- Apparecchi per l'acqua calda del bagno e della cucina

- Sistemi di riscaldamento dell'acqua OEM e ODM personalizzati

Se stai sviluppando uno scaldacqua istantaneo da 220 V e richiedi un PCBA di controllo da 6 kW personalizzabile, contatta SunSam con le specifiche del prodotto, i disegni o i campioni esistenti. Il nostro team di ingegneri può valutare i requisiti di controllo e preparare una proposta adeguata di sviluppo e produzione di PCBA.
